IOTE2020 深圳國際物聯網展，將于2020年7月29日-31日在深圳會展中心拉開帷幕，開啟一場專屬物聯網人的夏日大狂歡!屆時，常州千米電子科技有限公司(以下簡稱“千米電子”)，將在本次展會上精彩亮相,展位號9D18

千米電子由一群信奉技術改變世界的資深通訊人和集成電路設計人創建，從2015年開始針對物聯網行業最大痛點——物聯網投資回報差而導致很多應用無法規模化，而導致這個問題的根源之一就是缺少能夠同時實現廣覆蓋、低時延和低功耗三大關鍵特性的無線技術，千米電子潛心研發了將近5年時間，終于于今年成功推出了超低功耗實時廣域網技術LaKi（取名于Last Kilometer IoT Coverage），包括MAC層無線通訊協議和PHY層射頻SoC芯片，是業內少有的完整通訊技術。

LaKi標準模組在一千米以上通訊距離、監聽周期一秒（每秒監聽一次）通訊模式下，平均電流小于2微安，年均功耗少于20mAh，單信道每秒可處理2000終端（并發用戶數量）以上，靜態用戶容量基本不受數量限制。而LaKi射頻SoC的帶寬高達1Mbps，即使在一千米以上的長距通訊中，數據速率依然可達125kbps以上。因此，LaKi不光同時具備三大關鍵特性，數據速率也相當優秀。

與藍牙（BLE）、LoRa、NB-IoT、Zigbee等只能適用于部分的物聯網應用場景不同，LaKi具備的三大關鍵特性以及較高的速率，讓LaKi能夠承載除了視頻等少量大帶寬業務外，幾乎可以低成本接入所有物聯網應用，可謂一網萬物。LaKi的出現，讓未來的物聯網世界只需要一張視頻網絡和一張LaKi網絡，因此LaKi具有作為物聯網通用連接技術的潛力。

公司部分產品推介

LK2400系列射頻芯片是由千米電子根據物聯網無線通訊特點和LaKi無線通訊協議而定制開發的一款高集成度的射頻SoC芯片，采用中芯國際（SMIC）成熟工藝，是LaKi解決方案的重要組成部分——物理層（PHY）核心部件。

LK2400系列射頻芯片集成度非常高，集成了射頻RF、基帶BB、PA、32bit CPU、PMU、RTC、AES128等功能，支持多種主流接口。除了CPU，其他IP都由千米電子自主設計和研發， 具有完全的知識產權，目前已經量產。高集成度設計對于終端降低功耗、減少體積都非常有幫助。

LK2400系列射頻SoC芯片的性能測試結果也非常優秀，已經達到甚至超過業界領先的性能指標。工作頻段從2.402GHz到2.528GHz， 帶寬高達1Mbps，接收靈敏度-97dB@1Mbps， -120dB@125kbps；接收電流7.5mA@Max gain；發射電流4.5mA@0dBm，8mA@4dBm。

LK2400非常關注數據安全，設計了豐富和完善的數據安全方案，例如唯一性暫時或者永久ID、密文數據傳輸、支持AES-128硬件加密等，其自帶的32位CPU也可以讓客戶在終端運行自己的安全軟件。

LK2400系列射頻芯片的工作頻率為2.4GHz的全球公用頻段，不會產生頻譜沖突的風險。采用LK2400系列的芯片的LaKi標準型模組（無外置PA）經過實地測量，通訊距離可達1.5公里，而此時的數據速率也高達125kbps以上，而發射電流也只有8mA左右；如果采用LaKi增強型某，通訊距離可以達到5公里以上，發射電流和接收電流都在20mA以內。因此，LaKi技術很適合應用在需要低容量電池如紐扣電池供電的應用場景，而這實際上是物聯網低成本覆蓋的基本保證，所以LaKi技術是非常適合用來做物聯網最后一千米海量終端的低成本覆蓋。

1、LaKi射頻SoC芯片LK2400A

LK2400A實測的數據如下：

        封裝尺寸：5mm*5mm（QFN封裝）

       管腳數量：40pin

        工作頻段：2.402GHz-2.528GHz

        接收靈敏度：-97dB@1Mbps，-120dB@125kbps

        接收電流：7.5mA@Max gain

        發射電流：4.5mA@0dBm， 8mA@4dBm

        睡眠電流： 約1.5µA（可實時喚醒）

        靜態用戶容量：無限制

        并發用戶容量：大于2000個（單信道）

        支持接口：6組I2C、4組SPI、1組UART和32個GPIO

        平均電流：約2微安

        網絡拓撲：星形（Star）、網狀網（Mesh）、中繼（Relay）

          備注：平均電流是指1km通訊距離、1秒監聽間隔（即每秒監聽一次）、每天30次發射200字節的數據的通訊模型下的平均電流

2、LaKi射頻SoC芯片LK2400C

LK2400C相關數據如下：

        封裝尺寸：8mm*8mm（QFN封裝）

        管腳數量：68pin（詳見管腳圖）

        工作頻段：2.402GHz-2.528GHz

        接收靈敏度：-97dB@1Mbps，-120dB@125kbps

        接收電流：7.5mA@Max gain

        發射電流：4.5mA@0dBm， 8mA@4dBm

        睡眠電流： 約1.5µA（可實時喚醒）

        靜態用戶容量：無限制

        并發用戶容量：大于2000個（單信道）

        支持接口：6組I2C、4組SPI、1組UART和32個GPIO

        平均電流：約2微安

        網絡拓撲：星形（Star）、網狀網（Mesh）、中繼（Relay）

          備注：平均電流是指1km通訊距離、1秒監聽間隔（即每秒監聽一次）、每天30次發射200字節的數據的通訊模型下的平均電流

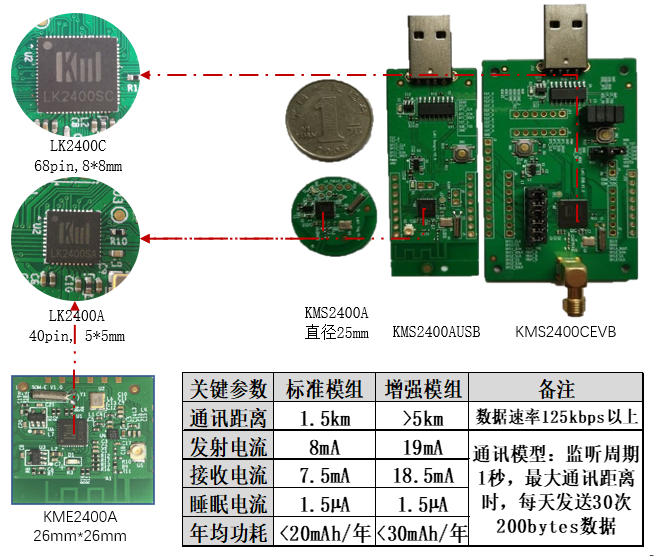

3.LaKi通訊模組系列

基于LK2400系列芯片，千米電子推出了兩大類模組，一類是沒有外置PA的標準模組，另一類是添加了外置PA的增強模組。 標準模組現有三款，分別是KMS2400A、KMS2400AUSB和KMS2400CEVB，增強模組有一款，即KME2400A。標準模組通訊距離經過實測可達1.5公里，增強模組通訊距離應該會超過5公里（理論計算微實測）；在功耗上，增強模組的睡眠電流和標準模組一樣，發射電流和接收電流雖然都增加了一倍多，但通訊距離增加了數倍，而且電流并沒有超過20mA的紐扣電池承受范圍。

這兩款模組的功耗都不高，在監聽周期設為1秒的實時通訊模式下，并各自達到自身最大通訊距離，每天發送30次200字節的數據，標準模組的功耗少于20mAh/年，增強模組不超過30mAh/年，與目前主流的物聯網技術比起來，LaKi功耗基本可以忽略不計了。而且，在前述通訊模型中，實際數據速率依然可達125kbps以上，相對應的其他通訊技術一般不會超過11kbps，有的更是只有一秒幾十個字節。

低功耗實時廣域網技術LaKi的出現，讓人們不再為無線通訊的功耗煩惱；廣覆蓋、低時延和較高的帶寬也讓LaKi網絡輕松滿足大多數物聯網應用的需要，這使建設一個低成本的通用物聯網絡成為現實，大幅降低了網絡和終端的總體成本，大幅提升了網絡的使用價值，從而能夠使物聯網投資獲得高額的回報，進而推動物聯網行業的整體爆發。

千米電子立志于做物聯網行業的思科，通過持續優化LaKi技術，使之成為物聯網的基礎技術，幫助人們盡快實現“萬物互聯”的美好愿望。

以上僅是部分舉例，關于更多千米電子的產品技術信息以及應用案例，7月29日-31日在IOTE2020深圳國際物聯網展現場，歡迎前來交流!
